如何精準測量彎管機彎管長度？
發布時間：2024-06-28 閱讀：626次
你是否好奇過，當鋼管在彎管機中經過彎折后，其長度是如何測量的呢？彎折后的鋼管外曲面長度會發生變化，但內曲面會減少，而重要的軸線長度始終保持不變。這意味著，無論鋼管如何彎曲，其實際的“長度”始終等同于未彎折前的長度。簡單來說，彎折后的鋼管中心線長度與彎折前保持一致。
為了準確測量彎管，我們需要關注三個關鍵數據：Y、B和C。
Y：兩管間的送入間距DBB，即端點到平行線與弧形切點之間的距離，或平行線與兩個弧形切點之間的距離。在彎管機操作中，這是每次彎折前平行線的送入距離。
B：室內空間拐角POB，當兩個彎不在同一個平面上時，后一個彎所在平面與前一個彎所在平面的夾角。在彎管機中，這體現為夾緊鋼管的筒夾的旋轉角度，它可以進行順時針或逆時針的旋轉。
C：彎折角度DOB，即第二個平行線段軸線相對于第一個平行線段軸線的夾角。在彎管機操作中，這是彎臂的旋轉角度。

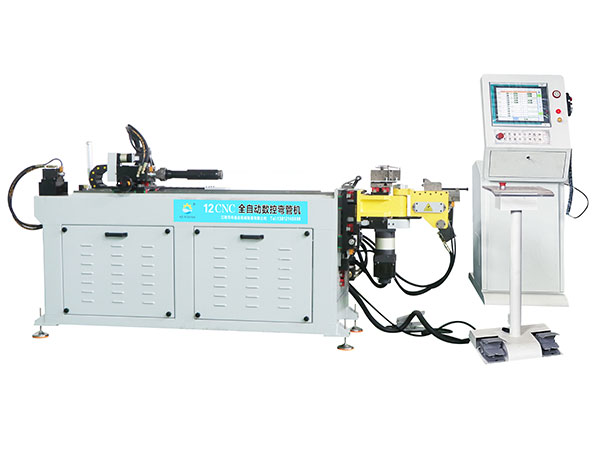

彎管機的獨特魅力何在？
操作便捷：采用觸摸屏與數控機床攝像頭結合，實現會話式操作，G代碼設置簡單易懂。
結構堅固：機床本身結構牢固，確保長時間使用不易變形。
多角度設置：每次可設置多達18個彎管角度，記憶體可存放18組數據，滿足多樣化需求。
高精度定位：提供慢速度定位服務，確保彎管角度穩定，重復精度高達0.5度。
故障提示：錯誤信息直接在屏幕上顯示，幫助操作者快速排除問題。
自主研發軟件：提供自主研發的坐標變換彎管加工值軟件，可安裝在臺式電腦上進行編輯和計算，提升工作效率。
擁有這樣一臺高效、精確的彎管機，你的生產效率和產品質量都將得到顯著提升。
本公司專門生產彎管機,切管機,數控彎管機,全自動切管機,液壓彎管機。
